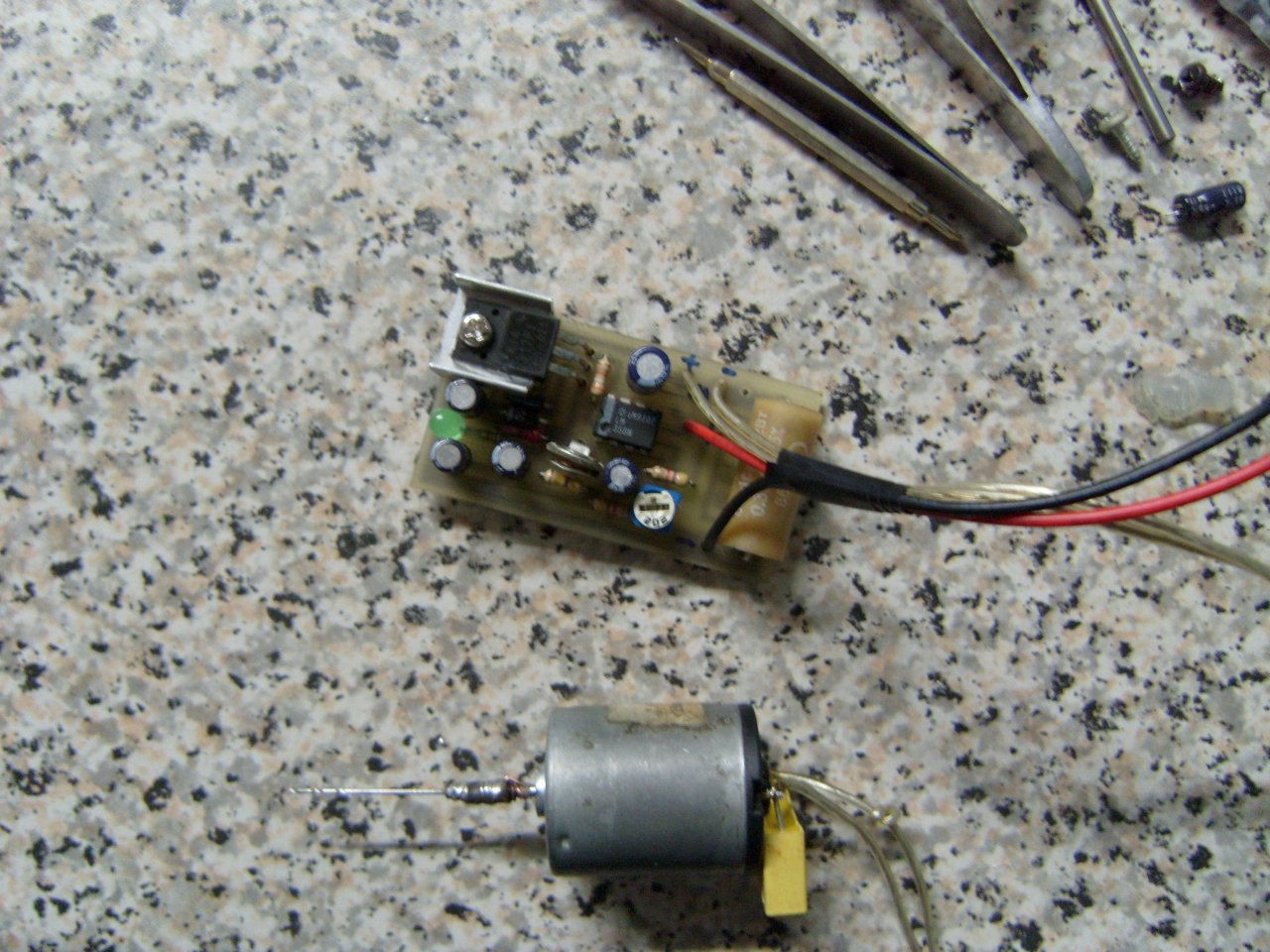

Регулятор частоты вращения (РЧВ)

Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.
Технические характеристики:
Рабочее напряжение: 220 В.
Макс. регулируемая мощность: 2500 Вт.
Размеры печатной платы: 40х27 мм.
Описание работы
Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.
В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения (рис.3), конденсатор С1 заряжается через делитель R1, VR1. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+VR1, и емкости С1. Заряд конденса
